產品名稱
|
高低溫低氣壓試驗機/低氣壓試驗機/高低溫低氣壓力老化箱
|
|
產品用途
|
高低溫低氣壓試驗箱主要用于航空、航天、信息、電子等領域，確定儀器低度表、電工產品、材料、零部件、設備等在低氣壓、高溫、低溫單項或同時作用下的環境適應性與可靠性試驗，并可同時對試件通電進行電氣性能參數的測量。
|
|
箱體結構
|
高低溫低氣壓試驗箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
箱體內膽采用進口高級不銹鋼（SUS304）鏡面板，箱體外膽采用A3鋼板噴塑，增加了外觀質感和潔凈度。
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
機器底部采用高品質可固定式PU活動輪
|
|
控制系統
|
高低溫低氣壓試驗箱溫度控制儀表采用進口觸摸屏，可編程微電腦PID控制SSR輸出運行，全進口超大液晶彩色觸摸屏幕畫面
控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
具有PID自動演算的功能，可將溫度變化條件立即修正，使溫度控制更為精確穩定。
可選配打印機和接電腦。
|
|
制冷系統
|
高低溫低氣壓試驗箱制冷機采用法國原裝“泰康”全封閉壓縮機。
美國“艾高”干燥過濾器，臺灣“冠亞”油分離器，意大利“卡士妥”電磁閥
冷凍系統采用單元或二元式低溫回路系統設計。
采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。
風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫度回穩時間快。
升溫、降溫、系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
|
|
符合標準
|
GB/T.2423.21、GJB150.6-86、GJB.150-3-86、GJB150-4-86、GB/T2423.1-1989、GB/T?2423.2-1989
|
|

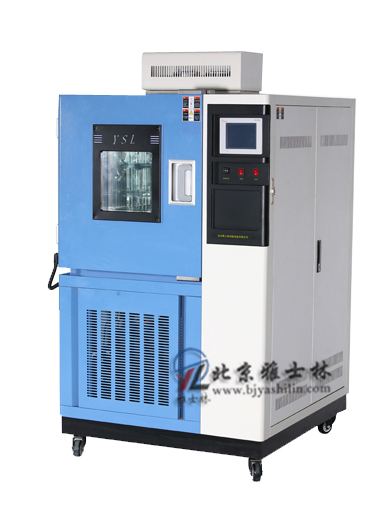

產品圖片
|
|
|
型號
|
DQY-100
|
DQY-225
|
DQY-500
|
DQY-800
|
DQY-010
|
|
工作尺寸D×W×H
|
450×450×500
|
500×600×750
|
800×700×900
|
800×1000×1000
|
1000×1000×1000
|
|
外形尺寸D×W×H
|
1100×900×1600
|
1200×1100×1900
|
1280×1350×2100
|
1450×1480×2200
|
1650×1480×2200
|
|
功率A/B/C/D(kw)
|
3.0/4.0/4.5/6.0
|
3.5/5.0/5.5/6.5
|
6.0/7.0/7.5/8.5
|
7.0/9.0/11.0/12.5
|
9.0/10.0/11.5/13.0
|
|
性能指標
|
溫度范圍
|
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃
|
|
波動/均勻度
|
±0.5℃（常壓，空載）/≤±2℃（常壓，空載）
|
|
溫度偏差
|
≤±3℃（常壓，空載）
|
|
升溫時間
|
1.0～3.0℃/min
|
|
降溫時間
|
0.7～1.0℃/min
|
|
壓力范圍
|
常壓～0.5kPa
|
|
壓力偏差
|
常壓～40Kp：±1.8Kpa；40Kp～4Kpa：±4.5％；4Kp～0.5KPa：±0.1Kpa
|
|
降壓時間
|
≤45min（常壓～0.5kPa）
|
|
控制系統
|
控制器
|
西門子PLC控制器、西門子彩色液晶顯示觸摸屏
|
|
精度范圍
|
設定精度：溫度0.1℃，指示精度：溫度0.1℃，解析度：0.1℃
|
|
溫濕度傳感器
|
鉑金電阻 PT100Ω/MV
|
|
加熱系統
|
全獨立系統，鎳鉻合金電加熱式加熱器
|
|
制冷系統
|
法國原裝“泰康”全封閉風冷式單級/復迭壓縮機制冷方式
|
|
循環系統
|
耐溫低噪音空調型電機.多葉式離心風輪
|
|
使用材料
|
外箱材質
|
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理
|
|
內箱材質
|
SUS304不銹鋼優質鏡面光板
|
|
保溫材質
|
聚氨酯硬質發泡、超細玻璃纖維棉
|
|
門框隔熱
|
雙層耐高低溫老化硅橡膠門密封條
|
|
標準配置
|
多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔（25、50、100mm）1個
|
|
安全保護
|
漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護
|
|
定時功能
|
0.1～999.9（S、M、H）可調
|
|
電源電壓
|
AC380V±10％ 50±0.5Hz 三相五線制
|
|
使用環境溫度
|
5℃～＋30℃ ≤85％RH
|
|
注：1、“DQY”為高低溫低氣壓試驗箱型號
2、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
3、可根據用戶的具體要求定做非標型“高低溫低氣壓試驗室”
本技術信息，如有變動恕不另行通知
|
|
